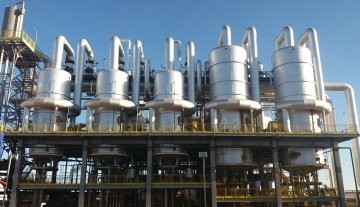

Aquecimento

O aquecimento é o processo de elevação da temperatura do caldo de cana através de trocadores de calor, utilizando vapor como meio de aquecimento.

Objetivos do Aquecimento

• Facilitar clarificação: Coagulação de proteínas e coloides
• Reduzir viscosidade: Melhorar escoamento
• Inativar enzimas: Invertase e outras
• Esterilização parcial: Reduzir carga microbiana
• Melhorar decantação: Flocos mais densos

Etapas de Aquecimento

Aquecimento Primário

Características:

• Temperatura inicial: 30-40°C
• Temperatura final: 70-80°C
• Após sulfitação e caleagem
• Uso de vapor de escape ou vegetal

Objetivos:

• Iniciar coagulação
• Facilitar reações químicas
• Preparar para aquecimento secundário

Aquecimento Secundário

Características:

• Temperatura inicial: 70-80°C
• Temperatura final: 103-108°C
• Antes da decantação
• Uso de vapor vegetal (1º efeito)

Objetivos:

• Coagulação completa de proteínas
• Formação de flocos densos
• Esterilização parcial

Tipos de Trocadores de Calor

Trocadores de Placas

Características:

• Placas corrugadas de aço inox
• Escoamento turbulento
• Alto coeficiente de troca térmica
• Compacto

Vantagens:

• Alta eficiência térmica
• Fácil limpeza (desmontável)
• Flexibilidade (adicionar/remover placas)
• Menor área de instalação

Desvantagens:

• Limitação de pressão (< 25 bar)
• Limitação de temperatura (< 180°C)
• Vedações requerem manutenção

Aplicações:

• Aquecimento primário
• Resfriamento
• Recuperação de calor

Trocadores Tubulares

Características:

• Tubos dentro de casco
• Escoamento laminar ou turbulento
• Robusto

Tipos:

Casco e Tubos:

• Vapor no casco
• Caldo nos tubos
• Múltiplos passes

Tubos Concêntricos:

• Tubo dentro de tubo
• Menor capacidade
• Mais simples

Vantagens:

• Suporta altas pressões
• Suporta altas temperaturas
• Durabilidade

Desvantagens:

• Maior área de instalação
• Limpeza mais difícil
• Menor eficiência térmica

Aplicações:

• Aquecimento secundário
• Evaporação

Aquecedores de Superfície

Características:

• Serpentinas ou feixes tubulares
• Imersas em tanque de caldo
• Aquecimento direto

Aplicações:

• Menos comum
• Tanques de armazenamento

Transferência de Calor

Equação Básica

Q = U × A × ΔTml

Onde:

• Q = calor transferido (kcal/h)
• U = coeficiente global de troca (kcal/h·m²·°C)
• A = área de troca térmica (m²)
• ΔTml = diferença de temperatura média logarítmica (°C)

Coeficiente Global (U)

Valores típicos:

• Trocadores de placas: 3000-5000 kcal/h·m²·°C
• Trocadores tubulares: 1000-2000 kcal/h·m²·°C

Fatores que afetam U:

• Velocidade do fluido
• Turbulência
• Incrustação
• Material do trocador

Diferença de Temperatura Média Logarítmica

ΔTml = (ΔT1 - ΔT2) / ln(ΔT1/ΔT2)

Onde:

• ΔT1 = diferença de temperatura na entrada
• ΔT2 = diferença de temperatura na saída

Vapor de Aquecimento

Tipos de Vapor

Vapor de Escape:

• Pressão: 1,0-2,5 bar
• Temperatura: 120-130°C
• Proveniente de turbinas
• Uso em aquecimento primário

Vapor Vegetal:

• Pressão: 1,0-1,5 bar
• Temperatura: 115-125°C
• Proveniente do 1º efeito da evaporação
• Uso em aquecimento secundário

Vapor Direto:

• Injeção direta no caldo
• Menos comum
• Diluição do caldo

Consumo de Vapor

Cálculo: Vapor (kg/h) = Q / (hv - hc)

Onde:

• Q = calor necessário (kcal/h)
• hv = entalpia do vapor (kcal/kg)
• hc = entalpia do condensado (kcal/kg)

Valores típicos:

• 2-4% sobre cana (aquecimento total)

Recuperação de Calor

Condensado

Características:

• Temperatura: 100-120°C
• Uso: Retorno à caldeira ou embebição

Recuperação:

• Tanques de flash
• Bombas de condensado
• Tratamento de água

Caldo Clarificado

Pré-aquecimento:

• Caldo misto aquecido por caldo clarificado quente
• Economia de vapor
• Trocadores de placas

Incrustação

Causas

• Precipitação de sais de cálcio
• Caramelização de açúcares
• Proteínas desnaturadas
• Redução de U em 30-50%

Prevenção

• Controle de pH
• Temperatura adequada
• Velocidade de escoamento
• Tratamento químico

Limpeza

Química:

• Ácidos (HCl, H₃PO₄): Remoção de sais
• Álcalis (NaOH): Remoção de matéria orgânica
• Detergentes: Limpeza geral

Mecânica:

• Jatos de água de alta pressão
• Escovas (trocadores tubulares)
• Desmontagem (trocadores de placas)

Frequência:

• Preventiva: Semanal ou quinzenal
• Corretiva: Quando U reduz significativamente

Controle de Processo

Parâmetros Monitorados

• Temperatura do caldo (entrada e saída)
• Pressão do vapor
• Vazão de caldo
• Vazão de vapor/condensado
• Diferença de pressão (indicador de incrustação)

Controle Automático

• Controle de temperatura
• Válvulas de controle de vapor
• Monitoramento de eficiência

Balanço de Energia

Calor Necessário

Q = m × Cp × ΔT

Onde:

• m = vazão de caldo (kg/h)
• Cp = calor específico do caldo (aprox. 0,9 kcal/kg·°C)
• ΔT = elevação de temperatura (°C)

Exemplo:

• Caldo: 100 t/h
• ΔT: 30°C → 105°C (75°C)
• Q = 100.000 × 0,9 × 75 = 6.750.000 kcal/h

Eficiência Energética

Otimização

• Recuperação máxima de calor
• Redução de incrustação
• Isolamento térmico adequado
• Controle de vazamentos de vapor

Indicadores

• Consumo de vapor por tonelada de cana
• Eficiência dos trocadores (U real / U projeto)
• Perdas térmicas

Segurança

• Válvulas de segurança
• Manômetros e termômetros
• Procedimentos de despressurização
• Treinamento de operadores
• Proteção contra queimaduras

Manutenção

Preventiva

• Inspeção de trocadores
• Limpeza periódica
• Verificação de vedações
• Teste de pressão

Preditiva

• Monitoramento de U
• Análise de incrustação
• Termografia

Inovações

Trocadores de Alta Eficiência

• Geometria otimizada
• Materiais avançados
• Menor incrustação

Automação Avançada

• Controle preditivo
• Otimização em tempo real
• Manutenção preditiva
