A Decantação do Caldo de Cana: Clarificação e Sedimentação

Introdução

A decantação é o processo de clarificação do caldo de cana através da sedimentação de impurezas coaguladas e floculadas. Esta etapa remove partículas em suspensão, compostos coloidais, pigmentos e microorganismos, produzindo caldo clarificado (límpido) e lodo (borra). A eficiência da decantação impacta diretamente a qualidade do açúcar final, as perdas de sacarose e o consumo de insumos químicos. Usinas modernas alcançam remoção de 85-95% da turbidez original, com perdas de sacarose inferiores a 0,3%.

[Image blocked: Decantador Tradicional] Figura 1: Corte transversal de decantador tradicional mostrando zonas de clarificação e sedimentação

Fundamentos Físico-Químicos

Teoria da Sedimentação

A velocidade de sedimentação de partículas esféricas é descrita pela Lei de Stokes:

v = (d² × (ρp - ρf) × g) / (18 × μ)

Onde:

• v = velocidade de sedimentação (m/s)
• d = diâmetro da partícula (m)
• ρp = densidade da partícula (kg/m³)
• ρf = densidade do fluido (kg/m³)
• g = aceleração da gravidade (9,81 m/s²)
• μ = viscosidade dinâmica do fluido (Pa·s)

Exemplo de cálculo:

Dados:

• Partícula (flóculo): d = 100 μm = 0,0001 m
• Densidade do flóculo: ρp = 1.100 kg/m³
• Densidade do caldo: ρf = 1.050 kg/m³
• Viscosidade do caldo a 100°C: μ = 0,0003 Pa·s

Cálculo:

v = (0,0001² × (1.100 - 1.050) × 9,81) / (18 × 0,0003)

v = (0,00000001 × 50 × 9,81) / 0,0054

v = 0,0000049 / 0,0054

v = 0,00091 m/s = 0,91 mm/s = 3,3 m/h

Interpretação: Um flóculo de 100 μm sedimenta 3,3 metros por hora. Para decantador com 4 m de altura, tempo de sedimentação ≈ 1,2 horas.

Área Requerida do Decantador

A = Q / v

Onde:

• A = área da seção transversal (m²)
• Q = vazão de caldo (m³/h)
• v = velocidade de sedimentação (m/h)

Exemplo:

Dados:

• Vazão: Q = 700 m³/h
• Velocidade de sedimentação: v = 3,3 m/h

Cálculo:

A = 700 / 3,3 = 212 m²

Diâmetro do decantador circular:

D = √(4A/π) = √(4 × 212 / 3,14) = √270 = 16,4 m

Resultado: Decantador com 16,4 m de diâmetro para processar 700 m³/h.

[Image blocked: Decantadora Centrífuga] Figura 2: Decantadora centrífuga de alta velocidade para separação sólido-líquido

Processo de Clarificação

Etapas do Tratamento

1. Sulfitação (Opcional)

Objetivo: Reduzir cor e prevenir escurecimento

Reação:

SO₂ + H₂O → H₂SO₃

Dosagem típica:

• 200-400 ppm SO₂ sobre caldo
• pH final: 3,8-4,2

2. Calagem

Objetivo: Neutralizar acidez e coagular impurezas

Reação:

Ca(OH)₂ + ácidos orgânicos → sais de cálcio + H₂O

Dosagem típica:

• 500-800 g CaO/t cana
• pH final: 7,0-7,5

3. Aquecimento

Objetivo: Acelerar coagulação e desnaturar proteínas

Temperaturas:

• Aquecedor primário: 70-80°C
• Aquecedor secundário: 100-105°C

4. Floculação

Objetivo: Aglomerar partículas para facilitar sedimentação

Floculantes:

• Aniônicos: Poliacrilamida (0,5-2,0 ppm)
• Catiônicos: Polímeros quaternários (1,0-3,0 ppm)

5. Decantação

Objetivo: Separar caldo clarificado do lodo

Tempo de residência: 2-4 horas

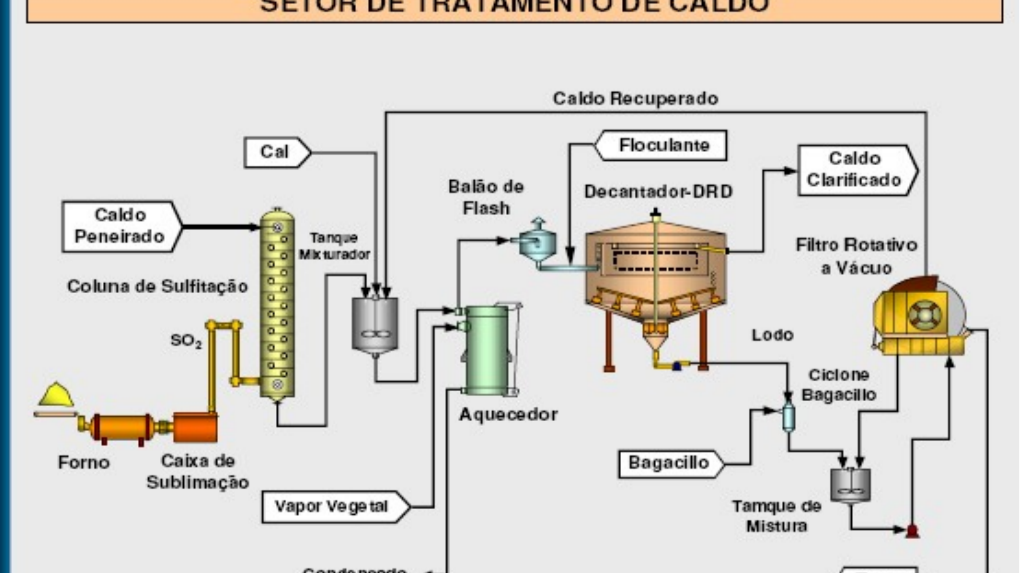

[Image blocked: Fluxograma do Processo] Figura 3: Fluxograma completo do processo de clarificação

Tipos de Decantadores

Tabela Comparativa de Tecnologias

| Tipo | Capacidade (m³/h) | Tempo Residência | Área Específica (m²/t cana·h) | Eficiência (%) | Investimento | |------|-------------------|------------------|-------------------------------|----------------|--------------| n| Dorr | 300-600 | 3-4 h | 0,8-1,2 | 85-90 | Baixo | | Rápido SRI | 400-800 | 1,5-2,5 h | 0,4-0,6 | 90-95 | Médio | | Lamelas | 500-1.000 | 1-2 h | 0,3-0,5 | 92-96 | Alto | | Centrífuga | 100-300 | 5-10 min | 0,1-0,2 | 95-98 | Muito alto |

Decantador Dorr (Tradicional)

Características:

• Tanque cilíndrico com fundo cônico
• Diâmetro: 12-20 m
• Altura: 3-5 m
• Raspadores rotativos no fundo

Vantagens:

• Baixo custo
• Manutenção simples
• Robusto

Desvantagens:

• Grande área requerida
• Longo tempo de residência
• Perdas de sacarose por inversão

Decantador Rápido SRI

Características:

• Zona de floculação interna
• Recirculação de lodo
• Tempo reduzido: 1,5-2,5 h

Inovação: Manta de lodo suspensa que atua como filtro, retendo partículas finas.

Vantagens:

• Área 40-50% menor que Dorr
• Maior eficiência de clarificação
• Menores perdas de sacarose

Desvantagens:

• Controle operacional mais crítico
• Custo 30-40% maior

Decantador de Lamelas

Princípio: Placas inclinadas (45-60°) aumentam área de sedimentação.

Área efetiva:

A_efetiva = A_projetada × (L / e) × sen(θ)

Onde:

• L = comprimento da lamela
• e = espaçamento entre lamelas
• θ = ângulo de inclinação

Exemplo:

Dados:

• Área projetada: 100 m²
• Lamelas: L = 2 m, e = 0,05 m, θ = 60°

Cálculo:

A_efetiva = 100 × (2 / 0,05) × sen(60°)

A_efetiva = 100 × 40 × 0,866 = 3.464 m²

Resultado: Área efetiva 34,6 vezes maior que área projetada!

Parâmetros Operacionais

Tabela de Parâmetros Típicos

| Parâmetro | Entrada | Saída (Clarificado) | Saída (Lodo) | |-----------|---------|---------------------|--------------| n| Turbidez (NTU) | 3.000-8.000 | 200-500 | - | | Sólidos Suspensos (ppm) | 5.000-15.000 | 50-200 | 100.000-200.000 | | Cor ICUMSA | 8.000-15.000 | 3.000-6.000 | - | | pH | 7,0-7,5 | 6,8-7,2 | 7,5-8,5 | | Temperatura (°C) | 100-105 | 98-102 | 95-100 | | Brix (%) | 12-16 | 12-16 | 8-12 | | Pol (%) | 10-14 | 10-14 | 6-10 |

Eficiência de Remoção

E = ((C₀ - C) / C₀) × 100

Onde:

• E = eficiência (%)
• C₀ = concentração inicial
• C = concentração final

Exemplo:

Dados:

• Turbidez entrada: 5.000 NTU
• Turbidez saída: 300 NTU

Cálculo:

E = ((5.000 - 300) / 5.000) × 100 = 94%

Perdas de Sacarose

Perdas no lodo:

P = (V_lodo × Brix_lodo × Pol_lodo) / (V_caldo × Brix_caldo × Pol_caldo) × 100

Exemplo:

Dados:

• Vazão de caldo: 700 m³/h
• Vazão de lodo: 35 m³/h (5% do caldo)
• Brix caldo: 15%, Pol caldo: 13%
• Brix lodo: 10%, Pol lodo: 8%

Cálculo:

P = (35 × 10 × 8) / (700 × 15 × 13) × 100

P = 2.800 / 136.500 × 100 = 2,05%

Interpretação: 2,05% da sacarose é perdida no lodo. Para reduzir, deve-se:

• Melhorar floculação
• Otimizar dosagem de cal
• Reduzir tempo de residência

Controle de Qualidade

Análises de Rotina

| Análise | Frequência | Método | Especificação | |---------|------------|--------|---------------| n| Turbidez | Horária | Turbidímetro | < 500 NTU | | pH | Contínua | pHmetro | 6,8-7,2 | | Sólidos Suspensos | 2x/turno | Gravimetria | < 200 ppm | | Cor ICUMSA | Diária | Espectrofotometria | < 6.000 | | Pol do lodo | 2x/turno | Sacarimetria | < 10% | | Fosfato (P₂O₅) | Diária | Colorimetria | 200-400 ppm |

Indicadores de Desempenho

Taxa de clarificação:

TC = V_caldo / A_decantador

Típico: 1,5-2,5 m³/m²·h

Índice de lodo:

IL = (V_lodo / V_caldo) × 100

Típico: 3-6%

Tratamento do Lodo

Filtração a Vácuo

Objetivo: Recuperar sacarose do lodo

Equipamento: Filtros rotativos a vácuo

Torta de filtro:

• Umidade: 75-80%
• Pol: 1,5-3,0%
• Destino: Fertilizante agrícola

Caldo filtrado:

• Retorna ao processo
• Recuperação: 60-80% da sacarose do lodo

Balanço de Massa do Lodo

Exemplo:

Dados:

• Lodo: 35 t/h, 10°Brix, 8% Pol
• Torta: 25 t/h, 25°Brix, 3% Pol
• Filtrado: 10 t/h, 12°Brix, 10% Pol

Sacarose no lodo:

S_lodo = 35 × 0,10 × 0,08 = 0,28 t/h

Sacarose na torta:

S_torta = 25 × 0,25 × 0,03 = 0,1875 t/h

Sacarose no filtrado:

S_filtrado = 10 × 0,12 × 0,10 = 0,12 t/h

Recuperação:

R = (S_filtrado / S_lodo) × 100 = (0,12 / 0,28) × 100 = 42,9%

Perda final:

P_final = (S_torta / S_caldo_total) × 100

Inovações Tecnológicas

Decantação Centrífuga

Princípio: Força centrífuga 3.000-5.000 G acelera sedimentação.

Velocidade relativa:

v_centrifuga = v_gravidade × (ω² × r / g)

Onde:

• ω = velocidade angular (rad/s)
• r = raio do rotor (m)

Exemplo:

Dados:

• Rotação: 3.000 rpm = 314 rad/s
• Raio: 0,3 m
• v_gravidade: 3,3 m/h

Cálculo:

Fator G = (ω² × r) / g = (314² × 0,3) / 9,81 = 3.021 G

v_centrifuga = 3,3 × 3.021 = 9.969 m/h

Resultado: Sedimentação 3.000 vezes mais rápida! Tempo reduzido de horas para minutos.

Clarificação com Membranas

Ultrafiltração:

• Poros: 0,01-0,1 μm
• Pressão: 1-5 bar
• Remoção: 99,9% de partículas

Vantagens:

• Caldo ultra-clarificado
• Sem uso de cal
• Sem geração de lodo

Desvantagens:

• Investimento muito alto
• Fouling (entupimento) de membranas
• Ainda em desenvolvimento

Aspectos Ambientais

Consumo de Insumos

| Insumo | Consumo (kg/t cana) | Custo (R$/t cana) | |--------|---------------------|-------------------| n| Cal virgem (CaO) | 0,5-0,8 | 0,15-0,25 | | Ácido fosfórico (P₂O₅) | 0,2-0,4 | 0,30-0,60 | | Floculante | 0,001-0,003 | 0,05-0,15 | | Total | - | 0,50-1,00 |

Geração de Resíduos

Torta de filtro:

• Geração: 25-35 kg/t cana
• Composição: 75-80% umidade, 1,5-3,0% Pol
• Destino: Aplicação agrícola (adubo orgânico)

Benefícios agronômicos:

• Matéria orgânica: 20-30%
• Fósforo (P₂O₅): 1,5-2,5%
• Cálcio (CaO): 8-12%
• Nitrogênio (N): 1,0-1,5%

Conclusão

A decantação é uma operação unitária crítica na fabricação de açúcar, responsável pela remoção de 85-95% das impurezas do caldo. A compreensão dos fundamentos de sedimentação, floculação e transferência de massa é essencial para otimizar o processo. Decantadores modernos (SRI, lamelas) reduzem área e tempo de residência em 40-60% comparados aos tradicionais Dorr, com menores perdas de sacarose. A tendência futura aponta para tecnologias de clarificação por membranas e decantação centrífuga, eliminando o uso de cal e a geração de lodo.

Referências

1. Embrapa - Tratamento do Caldo - Fundamentos de clarificação

2. Araújo, F.A.D. (2019). Clarificação do Caldo da Cana-de-Açúcar. Tese de Doutorado, UFPE.

3. Laksameethanasan, P. et al. (2012). "Clarification of sugarcane juice for syrup production". Procedia Engineering, 32, 141-147.

4. Hugot, E. (1986). Handbook of Cane Sugar Engineering. 3rd Edition. Elsevier.

5. Rein, P. (2007). Cane Sugar Engineering. Verlag Dr. Albert Bartens KG, Berlin.

6. Procknor - Decantador Rápido - Aspectos operacionais

7. STAB - Sociedade dos Técnicos Açucareiros e Alcooleiros do Brasil - Manuais técnicos
