Evaporação

Introdução

A evaporação é considerada a operação unitária mais crítica na fabricação de açúcar, sendo responsável pela remoção de aproximadamente 75% da água contida no caldo clarificado. Este processo transforma o caldo diluído (12-16°Brix) em xarope concentrado (60-65°Brix), preparando-o para a etapa de cristalização. A eficiência energética da evaporação impacta diretamente o balanço térmico e a rentabilidade da usina, tornando o entendimento dos princípios termodinâmicos fundamental para engenheiros e operadores do setor sucroenergético.

[Image blocked: Evaporador Quíntuplo Efeito] Figura 1: Diagrama de evaporador quíntuplo efeito mostrando o fluxo de caldo e vapor em contra-corrente

Histórico e Evolução

A evaporação de caldo de cana evoluiu significativamente desde os primitivos tachos abertos aquecidos a fogo direto, utilizados nos engenhos coloniais. Estes sistemas apresentavam baixíssima eficiência energética (consumo de 1:1 - uma tonelada de vapor para evaporar uma tonelada de água) e operavam a altas temperaturas, causando degradação da sacarose e formação de cor.

A grande revolução veio com Norbert Rillieux, que entre 1845 e 1855 desenvolveu os princípios fundamentais da evaporação de múltiplo efeito, permitindo economia dramática de vapor e operação em temperaturas mais baixas.

A evolução continuou com:

• 1880-1900: Introdução de evaporadores de múltiplo efeito (3-4 vasos)
• 1920-1950: Desenvolvimento de evaporadores de filme descendente
• 1960-1980: Otimização para quíntuplo efeito (5 vasos)
• 1990-presente: Evaporadores de placas e sistemas de alta eficiência

Atualmente, usinas modernas operam com evaporadores de quádruplo ou quíntuplo efeito, alcançando economia de vapor de 4:1 a 5:1, ou seja, cada quilograma de vapor de escape evapora 4 a 5 quilogramas de água.

Princípios Termodinâmicos

Princípios de Rillieux

Os três princípios fundamentais desenvolvidos por Norbert Rillieux e aprimorados por George Meade constituem a base teórica da evaporação de múltiplo efeito.

Primeiro Princípio - Economia de Vapor

"Em um evaporador de múltiplo-efeito, cada quilograma de vapor usado no primeiro vaso evaporará tantos quilogramas de água quantos forem os vasos."

Eficiência teórica:

Limitações práticas:

A eficiência real é sempre inferior à teórica devido a:

• Caldo entra abaixo do ponto de ebulição (requer aquecimento sensível)
• Perdas térmicas para o ambiente
• Elevação do ponto de ebulição (EPE) devido aos sólidos dissolvidos
• Gases incondensáveis que reduzem coeficiente de transferência de calor

Eficiência prática:

• Quádruplo efeito: 3,5-3,8 kg água/kg vapor
• Quíntuplo efeito: 4,2-4,5 kg água/kg vapor

Segundo Princípio - Sangria de Vapor

"A extração de vapor de qualquer unidade de um evaporador de múltiplo-efeito para ser usado em outro setor da fábrica conduz a uma economia que será igual ao número de quilogramas de vapor assim extraído, dividido pelo número de vasos do conjunto e multiplicado pelo número de ordem que o vaso ocupa."

Fórmula da economia:

E = (W × N) / M

Onde:

• E = economia de vapor (kg)
• W = peso de vapor extraído (kg)
• N = número de ordem do vaso (1, 2, 3...)
• M = número total de vasos

Exemplo prático:

Considere um evaporador quádruplo efeito (M=4) onde se extrai 1.000 kg/h de vapor do segundo vaso (N=2) para aquecimento de caldo:

E = (1.000 × 2) / 4 = 500 kg/h

Ou seja, a extração de 1.000 kg/h do 2º vaso equivale a uma economia de 500 kg/h de vapor de escape na caldeira.

Aplicações práticas:

• Aquecimento de caldo antes da evaporação
• Aquecimento de massas cozidas
• Aquecimento de água de embebição
• Destilaria (aquecimento de vinho)

Terceiro Princípio - Gases Incondensáveis

"Em todo aparelho no qual se condensa vapor, é necessário extrair continuamente a acumulação de gases incondensáveis que, por via de regra, ficam, internamente, próximo à superfície superior da calandra."

Os gases incondensáveis (ar, CO₂, NH₃) formam uma película isolante sobre a superfície de aquecimento, reduzindo drasticamente o coeficiente de transferência de calor. A remoção contínua é essencial para manter a eficiência.

Impacto dos gases incondensáveis:

• Redução de 20-40% no coeficiente de transferência de calor
• Aumento da temperatura de condensação do vapor
• Redução da capacidade de evaporação

[Image blocked: Princípio de Funcionamento] Figura 2: Princípio de funcionamento mostrando perfil de temperatura e concentração

Configuração do Sistema

Evaporador de Múltiplo Efeito

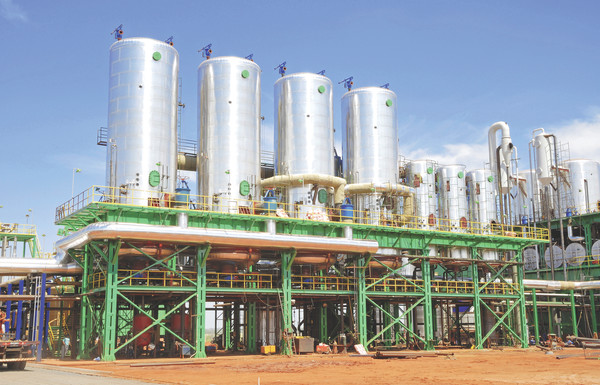

Um conjunto típico de evaporação em usinas brasileiras possui 4 ou 5 vasos (efeitos) dispostos em série, operando em pressões e temperaturas decrescentes.

Configuração quádruplo efeito típica:

Tipos de Evaporadores

Robert (Calandria)

Evaporador clássico com tubos verticais curtos (1,0-1,5 m) dispostos em feixe circular. O caldo circula por convecção natural dentro dos tubos, sendo aquecido externamente pelo vapor.

Características:

• Diâmetro dos tubos: 50-75 mm
• Área de aquecimento: 200-600 m²
• Capacidade: 10-30 t água/h por vaso
• Vantagens: Robusto, fácil manutenção
• Desvantagens: Baixo coeficiente de transferência, incrustação

Filme Descendente

Evaporador de tubos longos (4-8 m) onde o caldo forma um filme fino que desce pela parede interna dos tubos, sendo aquecido externamente pelo vapor.

Características:

• Diâmetro dos tubos: 38-50 mm
• Comprimento: 4-8 m
• Área de aquecimento: 400-1.200 m²
• Capacidade: 20-60 t água/h por vaso
• Vantagens: Alto coeficiente de transferência, baixa incrustação
• Desvantagens: Maior custo, distribuição crítica

Placas

Evaporador composto por placas corrugadas em aço inoxidável, montadas em quadros. Caldo e vapor fluem em canais alternados.

Características:

• Espessura das placas: 0,5-0,8 mm
• Área de aquecimento: 100-500 m² por módulo
• Capacidade: 5-25 t água/h por módulo
• Vantagens: Compacto, alta eficiência, fácil limpeza
• Desvantagens: Alto custo inicial, limitação de pressão

Arranjo dos Vasos

Co-corrente:

• Caldo e vapor fluem na mesma direção (1º→4º vaso)
• Mais simples, menor consumo de bombeamento
• Menor eficiência térmica

Contra-corrente:

• Caldo flui em direção oposta ao vapor (4º→1º vaso)
• Maior eficiência térmica (caldo mais frio encontra vapor mais frio)
• Requer bombas de maior potência

Misto:

• Combinação de co-corrente e contra-corrente
• Otimiza eficiência e custos operacionais
• Mais utilizado em usinas modernas

[Image blocked: Diagrama de Múltiplo Efeito] Figura 3: Diagrama industrial de evaporador de múltiplo efeito

Balanço de Massa e Energia

Balanço de Massa

Para um evaporador de múltiplo efeito, o balanço de massa global é:

Entrada = Saída

F = C + E

Onde:

• F = vazão de caldo de alimentação (kg/h)
• C = vazão de xarope concentrado (kg/h)
• E = vazão total de água evaporada (kg/h)

Balanço de sólidos:

F × Bf = C × Bc

Onde:

• Bf = Brix do caldo de alimentação (%)
• Bc = Brix do xarope concentrado (%)

Exemplo prático:

Dados:

• Moagem: 500 t cana/h
• Caldo: 140% sobre cana = 700 t/h
• Brix do caldo: 15%
• Brix do xarope desejado: 65%

Cálculos:

Sólidos totais = 700 × 0,15 = 105 t/h

Xarope produzido = 105 / 0,65 = 161,5 t/h

Água evaporada = 700 - 161,5 = 538,5 t/h

Percentual evaporado = (538,5 / 700) × 100 = 76,9%

Balanço de Energia

O balanço de energia em cada vaso considera:

• Calor fornecido pelo vapor de aquecimento
• Calor sensível do caldo de entrada
• Calor latente de evaporação
• Calor sensível do vapor vegetal produzido
• Perdas térmicas

Equação geral para o vaso i:

Mv(i-1) × λv(i-1) + Fc(i-1) × Cp × Tc(i-1) = (Mvi + Msi) × hvi + Fci × Cp × Tci + Qperda

Onde:

• Mv = vazão de vapor de aquecimento (kg/h)
• λv = calor latente do vapor (kJ/kg)
• Fc = vazão de caldo (kg/h)
• Cp = calor específico do caldo (kJ/kg·°C)
• Tc = temperatura do caldo (°C)
• Mvi = vazão de vapor vegetal (kg/h)
• Msi = vazão de sangria de vapor (kg/h)
• hvi = entalpia do vapor vegetal (kJ/kg)
• Qperda = perdas térmicas (kJ/h)

Exemplo de Balanço - Quádruplo Efeito

Dados de entrada:

• Caldo: 700 t/h a 15°Brix e 95°C
• Vapor de escape: 2,5 bar abs (127°C), λ = 2.185 kJ/kg
• Xarope: 65°Brix a 65°C

Tabela de Balanço de Massa:

Tabela de Balanço de Energia:

Economia de vapor:

Economia = Água evaporada / Vapor de escape = 538,5 / 142,0 = 3,79

Ou seja, cada kg de vapor de escape evapora 3,79 kg de água (próximo do teórico 4:1).

Elevação do Ponto de Ebulição (EPE)

A presença de sólidos dissolvidos (principalmente sacarose) eleva o ponto de ebulição do caldo acima do ponto de ebulição da água pura na mesma pressão. Este fenômeno, conhecido como EPE, reduz a diferença de temperatura disponível para transferência de calor.

Fórmula empírica de Dühring:

EPE = K × Brix

Onde K é um coeficiente que varia com a pressão:

• 1 bar: K ≈ 0,06
• 0,5 bar: K ≈ 0,08
• 0,2 bar: K ≈ 0,10

Exemplo:

Caldo a 50°Brix sob pressão de 0,2 bar abs:

• Ponto de ebulição da água: 60°C
• EPE = 0,10 × 50 = 5°C
• Ponto de ebulição do caldo: 60 + 5 = 65°C

Transferência de Calor

A taxa de transferência de calor em cada vaso é governada pela equação fundamental:

Q = U × A × ΔTml

Onde:

• Q = taxa de transferência de calor (kJ/h)
• U = coeficiente global de transferência de calor (kJ/h·m²·°C)
• A = área de aquecimento (m²)
• ΔTml = diferença de temperatura média logarítmica (°C)

Coeficientes típicos de transferência de calor:

A incrustação (deposição de sólidos nas superfícies de aquecimento) é o principal fator de redução de eficiência ao longo da safra, podendo reduzir U em 40-60%.

Controle e Instrumentação

Variáveis Controladas

Pressão:

• Cada vaso opera em pressão específica
• Controlada por válvulas de vapor e vácuo
• Setpoint típico: ±0,05 bar

Nível:

• Nível de caldo em cada vaso
• Controlado por válvulas de descarga
• Setpoint: 40-60% da altura do vaso

Brix:

• Concentração do xarope final
• Controlado por vazão de alimentação
• Setpoint: 60-65°Brix

Temperatura:

• Temperatura em cada vaso
• Indicativo de pressão e EPE
• Monitoramento contínuo

Instrumentação Típica

• Transmissores de pressão: Faixa 0-2 bar abs, precisão ±0,5%
• Transmissores de nível: Ultrassônico ou radar, precisão ±5 mm
• Refratômetros online: Medição de Brix, precisão ±0,2°Brix
• Termopares tipo K: Faixa 0-200°C, precisão ±1°C
• Medidores de vazão: Magnético ou Coriolis, precisão ±0,5%

Operação e Manutenção

Partida do Sistema

1. Preparação:

   • Verificar nível de água em cada vaso
   • Abrir drenos de condensado
   • Verificar vácuo no último vaso

2. Aquecimento:

   • Admitir vapor gradualmente no 1º vaso
   • Estabelecer pressões de operação
   • Aguardar estabilização de temperaturas

3. Alimentação:

   • Iniciar alimentação de caldo lentamente
   • Ajustar vazão para Brix desejado
   • Estabelecer níveis de operação

Limpeza (CIP - Cleaning in Place)

A incrustação acumula-se durante a safra, reduzindo eficiência. Limpezas químicas periódicas são essenciais.

Frequência:

• Limpeza leve: Semanal (ácido diluído)
• Limpeza pesada: Mensal (ácido + soda)
• Limpeza completa: Entressafra (desmontagem)

Procedimento típico:

1. Circulação de água quente (80°C) - 30 min
2. Circulação de ácido nítrico 2% (70°C) - 60 min
3. Enxágue com água - 20 min
4. Circulação de soda cáustica 2% (80°C) - 60 min
5. Enxágue final com água - 30 min

Indicadores de necessidade de limpeza:

• Redução de 20% na capacidade de evaporação
• Aumento de 10% no consumo de vapor
• Aumento de temperatura do vapor vegetal

Problemas Operacionais Comuns

Inovações Tecnológicas

Evaporadores de Alta Eficiência

Evaporadores de placas:

• Redução de 30-40% no consumo de vapor vs. Robert
• Área de aquecimento 50% menor
• Tempo de residência reduzido (menor degradação)
• Investimento 40-60% maior

Evaporadores de filme descendente otimizados:

• Distribuição uniforme de caldo por spray
• Tubos com ranhuras internas (maior área)
• Redução de 20-30% no consumo de vapor vs. Robert convencional

Integração Térmica

Pré-aquecimento de caldo:

• Uso de vapor vegetal do 1º ou 2º vaso
• Redução de 5-10% no consumo de vapor de escape
• Aumento da capacidade de evaporação

Recompressão de vapor (MVR - Mechanical Vapor Recompression):

• Compressor eleva pressão do vapor vegetal
• Vapor recomprimido aquece o mesmo vaso
• Redução de 50-70% no consumo de vapor de escape
• Investimento muito alto (viável apenas em grandes usinas)

Automação Avançada

Controle preditivo (MPC):

• Otimização multivariável em tempo real
• Redução de 3-5% no consumo de vapor
• Maior estabilidade operacional

Monitoramento de incrustação:

• Sensores de fouling online
• Programação otimizada de limpezas
• Aumento de 5-10% no tempo entre limpezas

Comparação de Tecnologias

Aspectos Ambientais

Emissões

A evaporação produz grandes volumes de vapor vegetal que devem ser condensados. O condensador barom étrico é o mais utilizado, consumindo água de resfriamento.

Consumo de água de resfriamento:

• 20-30 m³/t água evaporada (torre de resfriamento)
• 40-60 m³/t água evaporada (sem recirculação)

Temperatura de descarga:

• 35-45°C (deve resfriar antes de descarte)

Efluentes

A água de condensação (condensado vegetal) contém:

• Compostos voláteis (álcoois, aldeídos)
• Açúcares arrastados
• pH ácido (4,5-5,5)

Tratamento:

• Uso como água de embebição (após ajuste de pH)
• Tratamento biológico antes de descarte
• DBO típica: 200-500 mg/L

Conclusão

A evaporação de caldo de cana é um processo termodinâmico complexo que exige compreensão profunda dos princípios de transferência de calor e balanço de massa e energia. A configuração de múltiplo efeito, desenvolvida há mais de 170 anos por Norbert Rillieux, continua sendo a tecnologia dominante, com melhorias contínuas em eficiência energética e automação. Usinas modernas alcançam economias de vapor de 4-5:1, evaporando mais de 500 toneladas de água por hora com consumo relativamente baixo de energia térmica. A manutenção adequada, controle de incrustação e operação otimizada são essenciais para maximizar a eficiência e minimizar custos operacionais.
